本文将带你沿着从源码到机器码的完整路径，拆解C#程序集的结构，揭开元数据的神秘面纱，深入CLR的运行时对象体系，并追踪JIT编译器如何将IL一步步转化为可执行的机器码

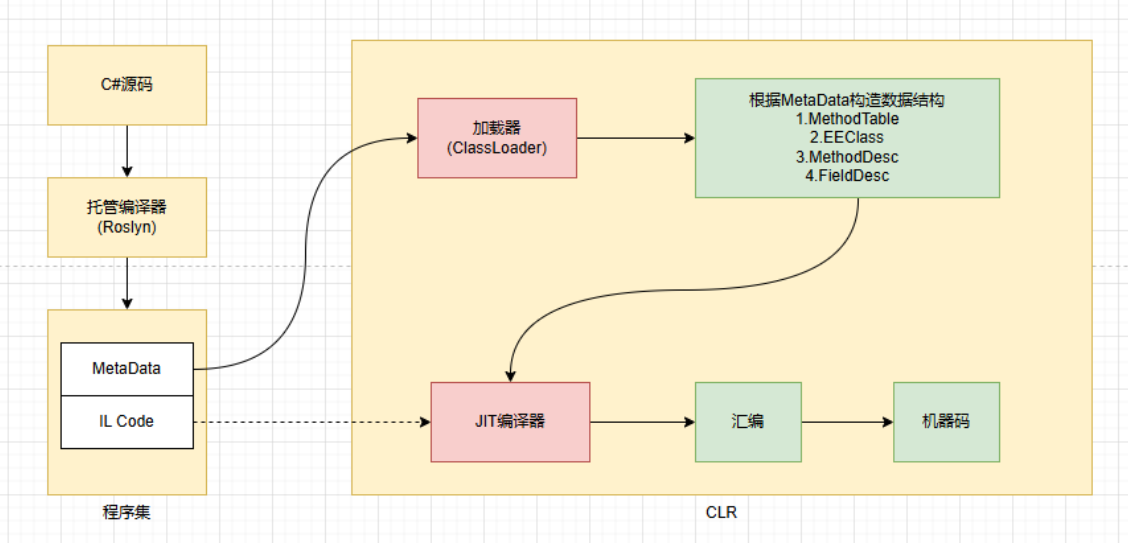

流程概述

我们自己写的C#代码以及引用的基础类库会被C#编译器编译为IL中间代码，同时根据C#代码生成元数据MetaData，再加上程序头(CLR Header和PE Header)，由四者以及其他内容组成一个程序集。

【IL和MetaData都是什么？】其中，中间代码IL可以理解为方法体的中间代码表示，由指令+到元数据索引（Token）组成，用于描述程序的执行逻辑；元数据MetaData本质是一套结构化的表，用于描述类型、方法、字段等信息

【IL和MetaData是如何被使用的？】运行时，JIT编译器 按需将IL中间代码翻译为可执行的机器码，在遇到MetaData Token时，会通过加载器ClassLoader根据元数据构建出类型系统的运行时对象，基于这些运行时对象中的信息，生成机器码并做缓存

下面，详细展开


具体展开

元数据

【什么是MetaData元数据？】

在C#代码层面，其中的每一个变量、常量、方法、类都是一个类型，在编译后，这些类型的基本信息会被转换为MetaData，所以其就是描述类型、方法、字段的结构信息，本质是一套结构化的表。

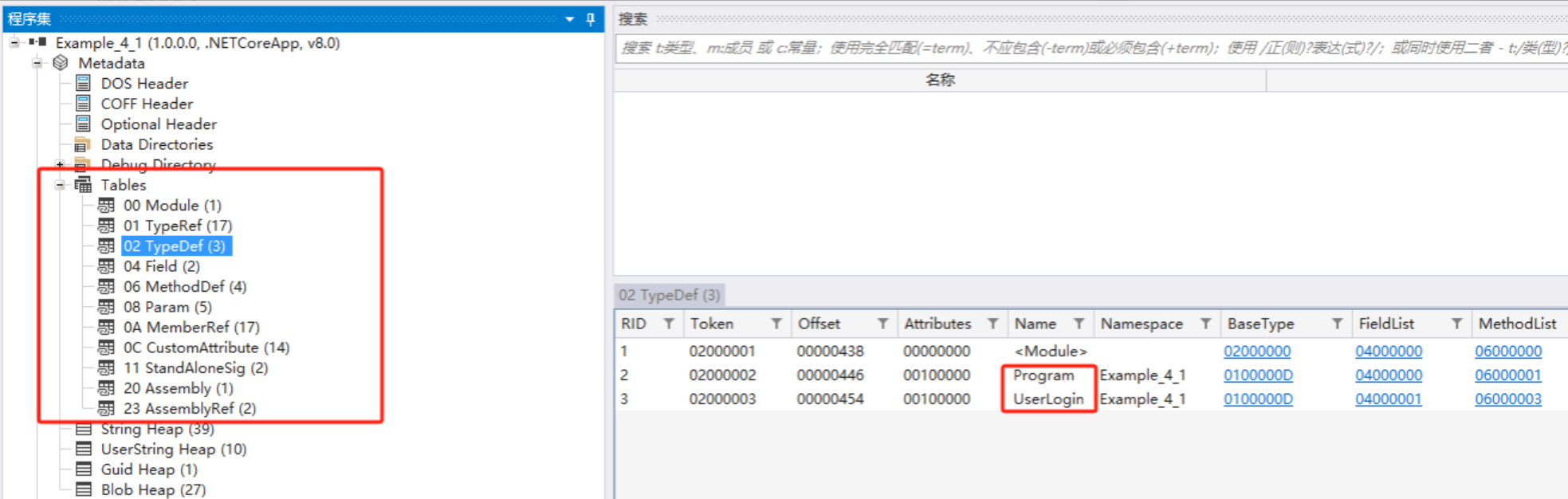

这些表通过Token来进行索引，每个Token都是一个4字节的整数，其高8位表示表类型，低24位表示具体的行号，比如0x06000003，0x06对应MethodDef表，000003对应该表的第3行。IL中有对应的Token，最终会索引到对应的类型信息

比如，对于类这个类型来说，其所有的信息都通过TypeDef来描述，表中每一行记录下类的名字、命名空间、类中字段信息的Token、类中方法信息的Token等

对于方法这个类型，其所有的信息都通过MethodDef来描述，表中每一行记录的就是一个方法，包括方法签名、参数信息(在Param中的索引)等

这些数据信息都只是静态数据，可以简单理解为把C#各种类型序列化为了JSON字符串，MetaData就是这种结构化数据的二进制版本。

{
  "TypeDef": [
    { "Name": "UserLogin", "Fields": [1,2], "Methods": [3] }
  ],
  "FieldDef": [
    { "Name": "username", "Type": "System.String" },
    { "Name": "password", "Type": "System.String" }
  ],
  "MethodDef": [
    { "Name": "Login", "Signature": "(string,string)->bool" }
  ]
}

【MetaData的作用是什么？是如何被使用的？】

  • 在加载程序集时，会读取MetaData用于构建真正的运行时对象

  • 在JIT编译IL为真正的机器码时，会通过Token查找类型信息

  • 在反射时，其获取的类型信息的最根本来源就是MetaData

下面，我们顺着JIT下C#从源码到机器码的过程，看看MedaData是怎么被使用的


运行时对象

【运行时对象是什么？】

元数据MetaData是C#编译器生成的静态数据，在程序集内部，只用于描述程序中有什么，但是没有说明运行时如何处理这些数据。 比如说，只提供基本的结构信息，比如类型、字段的名称，函数的参数类型和返回类型等

相比于只记录“静态”类型信息的MetaData，CLR运行时会根据MetaData生成运行时对象，其记录了更多的运行时信息。比如对于函数，函数入口地址，有几个虚表槽，有几个参数……对于字段来说，则告知字段在对象中的偏移量……这些信息都会记录在对应的运行时对象中

更形象地来说——元数据负责告诉 CLR “有一个方法叫 AddHp”；“运行时对象”负责告诉 CLR “AddHp 的真实入口地址在 0x7FFE32….，放在虚表槽 3，参数有 1 个，JIT 优化级别为 Tier1”。


【运行时对象都有哪些？】

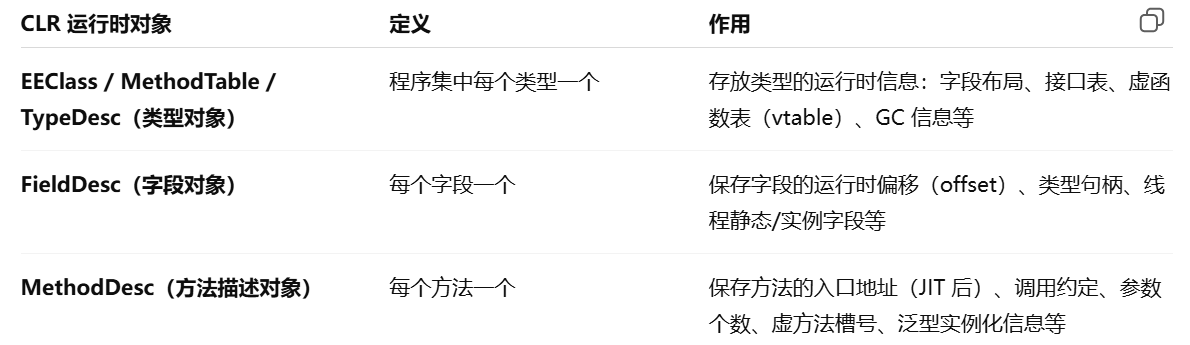

运行时类型对象不是一个单一类型的对象，而是一整套完整的体系结构，核心包括以下几种：

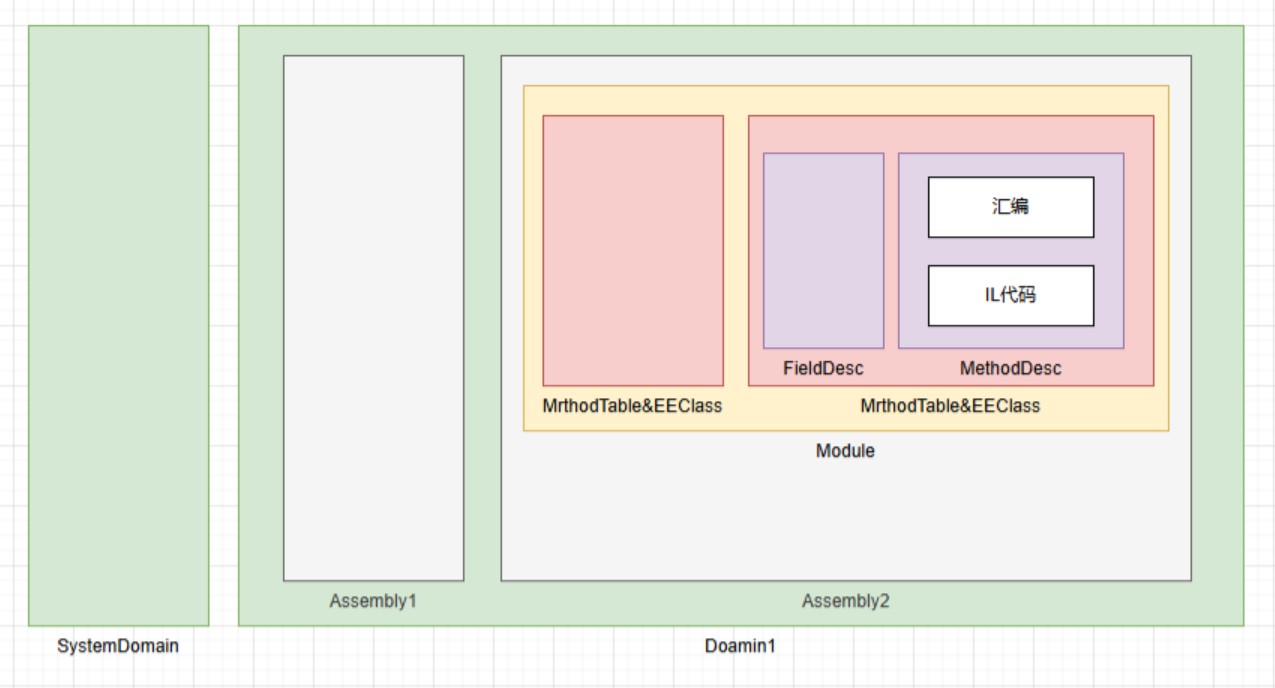

其中最关键的是MethodTable，描述了一个类的运行时信息，在层次关系上可以理解为包含了FieldDesc（字段信息）和MethodDesc（方法信息）

【JIT下，运行时对象在什么时候被创建？】

  • 对于运行时对象，是在某个类型第一次被使用时，才会由ClassLoader通过元数据创建对应的运行时对象，即加载该类型
  • 对于机器码，是在第一次访问某个函数时，才会将IL转换为机器码，并填写到MethodDesc中

相比之下，AOT会在程序开始运行前，就会生成所有的运行时对象并把IL全部编译为机器码，不再依赖于运行时生成


【具体如何根据MataData构建运行时对象的？】

在CLR加载一个类型时，会做下面的步骤：

1.CLR根据Token找到TypeDef找到对应的类型的记录，比如

TypeDef Name Namespace Extends FieldList MethodList
#17 UserLogin Example 0x01000003 #5 #9

此时，可以知道该类类型的名称、基类、有哪些字段和方法

2.根据该TypeDef类型信息构建EEClass和MethodTable，此时二者都是一个空骨架，实际信息还未填充，比如方法槽位表，类型大小等。接下来CLR为了完善MethodTable，会根据TypeDef中的信息先去构建FieldDesc和MethodDesc

3.CLR根据MetaData中的FieldDef构建字段布局FieldDesc，计算每个字段在对象中的偏移值，是否为引用类型等信息。构建完成后，向MethodTable中填写各个字段的FiledDesc

FieldDef Name Signature
#5 username string
#6 password string

4.CLR继续读取MethodDef表，得到该方法的签名、方法名、以及参数数量等信息，构建好MehtodDesc运行时对象，并将MethodDesc插入到MethodTable的方法槽中，如果该方法是个虚方法，则会覆盖基类的槽位

MethodDef Name Signature RVA
#9 Login (string,string)->bool 0x2030
MethodTable:
    Slot[0] -> MethodDesc*
    Slot[1] -> MethodDesc*
    Slot[2] -> MethodDesc*

//MethodDesc 初始状态：
MethodDesc:
    entryPoint = Prestub

注意，MehtodDesc还没有填写实际的方法的入口地址，填充的只是一个stub预存根，因为现在是ClassLoader的工作，真正将该方法的调用地址确定下来时是在JIT第一次调用到该函数时才可以得知并填写。运行时对象是在类型第一次访问时创建，而具体的函数方法是在第一次被执行调用时才进行JIT编译

具体来说，在编译IL，通过Token访问MethodTable找到MehtodDesc时，发现存储的是一个Prestub，便会触发JIT，生成机器码，回填MethodDesc

MethodDesc:
    entryPoint = 0x7ffd12345678  // 真正机器码地址

5.此时MethodTable就是一个完整的运行时结构了，其拥有了字段布局信息、方法槽位、类型大小、基类和接口信息

【在运行时，运行时对象是怎么和IL交互的？】

其实上面已经提到了一部分，IL本身并不直接操作内存和函数，其通过Token间接地引用元数据。

ldarg.0
ldfld int32 Player::hp   // ← 这里有 token
ldarg.1
add
stfld int32 Player::hp   // ← 这里也有 token

在JIT编译IL时，如果遇到了Token，则会根据这些Token索引到对应的元数据，如果元数据对应的运行时对象已经存在，则直接获取到对应的信息，比如字段偏移、函数入口地址等，并将这些信息直接嵌入到生成的机器码中，此后，执行这段程序时就会直接使用机器码，而不是重新走这套流程。

过程：JIT解析Token—>找元数据—>找运行时对象—>生成机器码

如果发现运行时对象MethodDesc中的入口是PreStub，则会触发JIT编译，先将函数生成对应的机器码，并将函数的入口地址填入到MethodDesc中，并内嵌到机器码中

如果发现元数据对应的运行时对象并不存在，则会先根据这些元数据转换生成为对应的运行时对象（MethodDesc/MethodTable…），再从运行时对象中获取想要的数据信息，内嵌到机器码中


下面以一个完整的例子再走一遍整个流程：

public class Player
{
    public int hp;

    public Player(int hp)
    {
        this.hp = hp;
    }

    public void AddHp(int value)
    {
        hp += value;
    }

    public override string ToString()
    {
        return $"HP={hp}";
    }
}

生成的IL：

.method public hidebysig instance void AddHp(int32 value) cil managed
{
    IL_0000: ldarg.0           // 加载 this
    IL_0001: ldarg.0
    IL_0002: ldfld int32 Player::hp  // 加载字段 hp  注意是Token
    IL_0007: ldarg.1           // 加载 value
    IL_0008: add
    IL_0009: stfld int32 Player::hp  // hp = hp + value 注意是Token
    IL_000E: ret
}

【编译阶段】

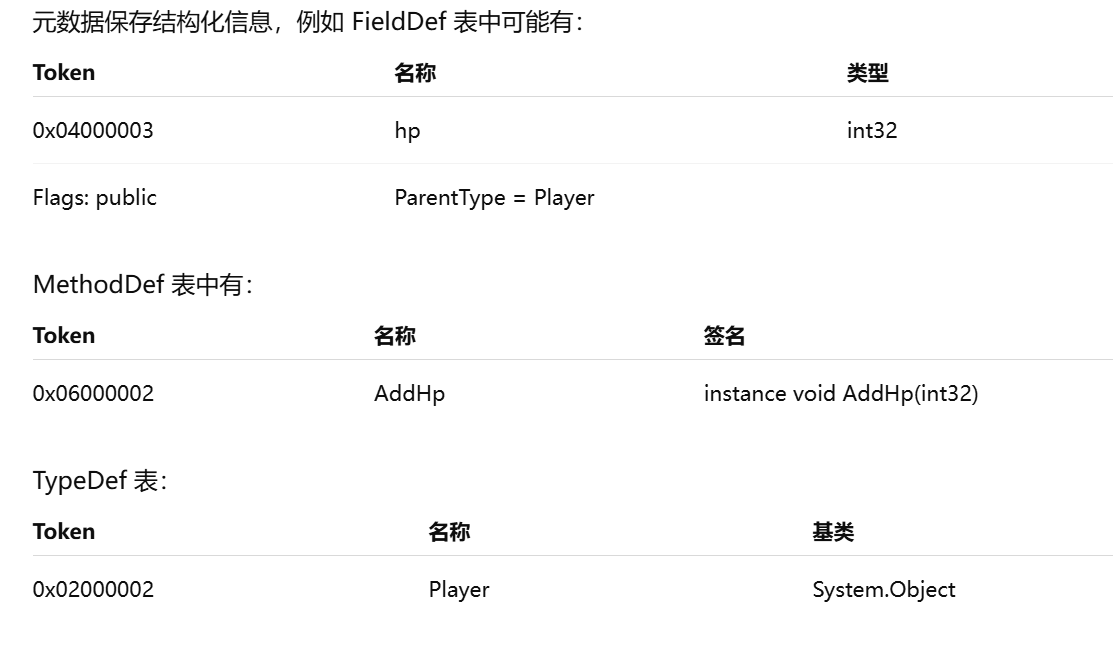

当C#写了AddHp函数时，经过C#编译器后，程序集中会生成：IL方法体（AddHp 的指令序列）、MethodDef #2（AddHp 的签名、名称等）、FiledDef#3（hp 字段的类型信息）、TypeDef#2（Player 类的结构和成员列表），后三者属于元数据，前者属于IL中间代码。

【运行时】

JIT编译IL代码时，发现Player类没有被加载，于是ClassLoader会先读取元数据(表结构)，创建对应的运行时对象，计算字段布局，提供运行时信息(字段偏移、虚表槽等)。比如对于MethodDef #2、FiledDef#3、TypeDef#2会分别创建AddHp 方法描述对象（MethodDesc），hp 字段描述（FieldDesc）和Player 类型对象。再根据运行时对象中的信息，将IL指令变为真正可执行的机器码

这些运行时对象的主要作用是，填补了元数据中没有的执行时信息，比如字段在对象中的偏移量，虚表的槽位、方法的入口点等等。同时还会建立起Token和这些新创建出来的运行时对象的映射关系（即Token—>MethodDesc/FiledDesc/…），用于后续JIT执行IL时快速定位。

【函数运行调用 JIT触发】

当AddHp函数第一次被调用时，会发现对应的MethodDesc中为PreStub，于是将AddHp函数IL编译为机器码，并将函数入口地址其填入到MethodDesc中，后续再次调用时可直接获取。随后，将该函数的入口地址嵌入到调用处的机器码中

从IL到机器码被执行的过程中，IL提供执行逻辑，元数据提供结构，CLR运行时提供执行语义，三者合作实现全过程


总结

至此，我们已经完整走完了C#程序从源码到机器码的整个旅程。

整个过程可以概括为一句话：IL定义了“做什么”，元数据描述了“有什么”，运行时对象决定了“怎么做”，而JIT则负责“真正去做”。这三者环环相扣，缺一不可，共同构成了.NET托管执行环境的核心骨架。
